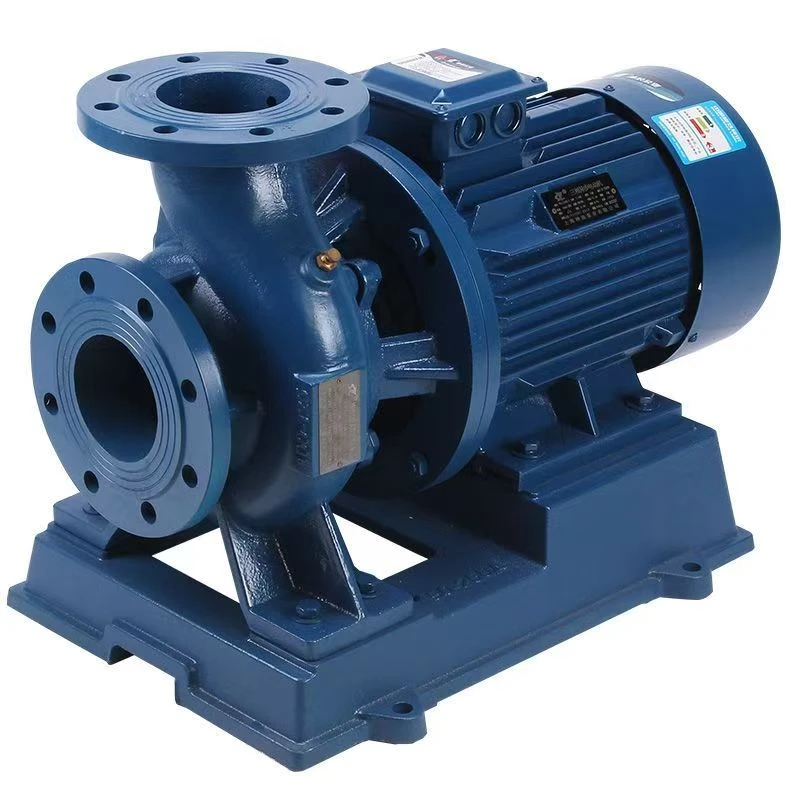

Horizontale centrifugaalpomp
Installatiekenmerk: Horizontale lay-out Universeel ontwerp
Een universele centrifugaalpomp met horizontale installatie als kernkenmerk, de horizontale centrifugaalpomp heeft een horizontaal geplaatste pompas. De motor en het pomplichaam zijn verbonden via een koppeling en de coaxialiteit is eenvoudig aan te passen, waardoor dit momenteel het meest gebruikte model is. Wanneer de horizontale centrifugaalpomp werkt, wordt de vloeistof horizontaal vanaf de ene kant van het pomplichaam aangezogen, onder druk gezet door de horizontale waaier en horizontaal afgevoerd vanaf de andere kant. Het stroomkanaal is zacht, de drukverdeling is uniform en de bedrijfsstabiliteit op lange termijn is sterk.
Structureel ontwerp en sleutelprestaties
Het structurele voordeel van de horizontale centrifugaalpomp ligt in de toepassing van een geïntegreerde gietijzeren basis met goede schokabsorptieprestaties. De lagerzitting wordt gesmeerd in een oliebad, met een lange onderhoudscyclus (tot 6 maanden). De waaier kan worden ontworpen als een gesloten of semi-open type, afhankelijk van het middelmatige vastestofgehalte.
De prestaties bestrijken een breed bereik
|
Parameternaam (symbool) |
Kernfunctie |
Bereik |
|
Stroomsnelheid (Q) |
Geeft de rioolafvoercapaciteit per uur weer en bepaalt de afvoerefficiëntie |
1-1000 m³/u (klein-formaat: 1-50 m³/u; groot formaat: 50-1000 m³/u) |
|
Hoofd (H) |
Bepaalt de hefhoogte van het rioolwater en de transportcapaciteit over lange- afstanden |
5-100 m (klein- formaat: 5-30 m; groot formaat: 30-100 m) |
|
Vermogen (P) |
Motoraandrijfvermogen, dat rechtstreeks van invloed is op de bovengrenzen van de stroomsnelheid en de kopprestaties |
0,75-320 kW |
|
Kaliber (DN) |
Diameter van de waterinlaat en -uitlaat, die overeenkomen met de -grootte van de rioolbuis ter plaatse |
25-300 mm |
|
Gemiddelde temperatuur |
Past zich aan rioolwater met verschillende temperaturen aan om schade aan apparatuur te voorkomen |
Normaal temperatuurtype (minder dan of gelijk aan 40 graden); Type op hoge temperatuur (minder dan of gelijk aan 100 graden) |
|
Gemiddelde concentratie |
Verwijst naar het gehalte aan vaste deeltjes in het rioolwater, die de anti-verstoppings- en slijtvastheid van de pomp beïnvloeden |
Vaste stofgehalte Minder dan of gelijk aan 10%-30% |
|
Parameternaam (symbool) |
Kernfunctie |
Gemeenschappelijk bereik/beschrijving |
|
Stroomsnelheid (Q) |
Volume vloeistof dat per tijdseenheid wordt toegediend, wat de leveringscapaciteit van de pomp weerspiegelt |
Enkele l/min tot duizenden m³/u; Gemeenschappelijke eenheden: m³/u, l/min |
|
Hoofd (H) |
Energie verkregen per gewichtseenheid vloeistof, die het vermogen van de pomp weerspiegelt om weerstand te overwinnen en vloeistof op te tillen |
Enkele-etappe Minder dan of gelijk aan 125 meter; Multi-trappen tot duizenden meters (eenheid: m waterkolom) |
|
Rotatiesnelheid (n) |
Rotatiesnelheid van de waaier, afgestemd op de motor, heeft een directe invloed op de stroomsnelheid en opvoerhoogte |
Algemeen: 2900 tpm, 1450 tpm |
|
Efficiëntie (η) |
Verhouding tussen effectief vermogen en asvermogen, als weerspiegeling van de energieomzettingsefficiëntie |
Gewoon type: 90% -98%; Hoogste efficiëntie onder ontwerpomstandigheden |
|
Netto positieve zuigkop (NPSH) |
Minimale zuigdrukmarge om cavitatie in de pomp te voorkomen en de waaier te beschermen |
Eenheid: m; De apparaatmarge moet groter zijn dan de vereiste marge |
|
Gemiddeld aanpassingsvermogen |
Bepaalt de materiaalkeuze van het pomplichaam en de componenten om de duurzaamheid van de apparatuur te garanderen |
Inclusief temperatuur, viscositeit, corrosiviteit, vaste stofgehalte; Selecteer materialen indien nodig |
Brede toepassing in universele scenario's
De horizontale centrifugaalpomp wordt veel gebruikt in scenario's zoals koelsystemen van industriële productielijnen, watervoorziening van gemeentelijke waterleidingbedrijven, landbouwirrigatiepompstations en opvoerpompen van rioolwaterzuiveringsinstallaties. Het is vooral geschikt voor werkomstandigheden met grote- vaste installaties. Tijdens onderhoud kan het pompdeksel direct worden verwijderd om onderdelen te vervangen, met weinig bedieningsproblemen.
